Hladilni sistem s toplotnim odvodom: načela, vrste, materiali in visoko{0}}zmogljive toplotne rešitve
Ker elektronske naprave še naprej zagotavljajo večjo zmogljivost, hitrejši odziv in višje delovne frekvence, je upravljanje toplote postalo kritičen izziv. Dobro-zasnovanhladilni sistem hladilnikaje bistvenega pomena za vzdrževanje stabilnega delovanja, izboljšanje zanesljivosti in podaljšanje življenjske dobe elektronskih komponent.
Ta članek nudi celovit pregledsistemi toplotnih odvodov, vključno z načeli delovanja, materiali, proizvodnimi procesi in aplikacijami-s poudarkom natoplotno telo visoke močirešitve.
Kaj je sistem toplotnega odvoda?
A sistem odvoda toploteje pasiven ali aktivennaprava za odvod toplotezasnovan za absorpcijo, prenos in odvajanje toplote, ki jo ustvarijo elektronske komponente, kot so CPE, GPE, napajalniki, IGBT-ji in drugi visoko{0}}moduli.
Z učinkovitim upravljanjemodvod toplote, sistem ohranja komponente znotraj varnega delovnega temperaturnega območja, kar zagotavlja stabilnost delovanja in dolgoročno-zanesljivost.
Zakaj je potreben hladilni sistem s hladilnikom?
Z naraščajočim povpraševanjem po visoko-hitrostnem računalništvu, visoki gostoti moči in neprekinjenem delovanju elektronske naprave proizvajajo bistveno več toplote kot prej.
Brez učinkovitegahlajenje toplotnega odvoda, čezmerno zvišanje temperature lahko povzroči:
* Poslabšanje zmogljivosti (npr. dušenje CPE ali GPE)
* Zmanjšana učinkovitost napajalnih modulov
* Predčasna okvara komponent ali trajne poškodbe
Iz tega razloga,toplotno telorešitve so temeljni del oblikovanja sodobnih elektronskih sistemov.
Načela delovanja hladilnega sistema hladilnika
A hladilni sistem hladilnikadeluje preko več mehanizmov prenosa toplote:
1. Toplotna prevodnost
Toplota se prenaša od vira toplote (čipa ali modula) do osnove hladilnega telesakovinski hladilnikmateriali in materiali za toplotne vmesnike (TIM). Ta stopnja je kritična za splošnotoplotni prenos toploteučinkovitost.
2. Toplotna konvekcija
Naravna konvekcija: Zanaša se na naravni pretok zraka, primeren za aplikacije z nizko-porabo energije.
Prisilna konvekcija: uporablja ventilatorje ali črpalke za povečanje pretoka zraka ali tekočine, ki se običajno uporablja vzračno hlajeni hladilnikiin tekočinski hladilni sistemi.
3. Toplotno sevanje
Toplotno sevanje prispeva k odvajanju toplote, zlasti v okoljih z visoko-temperaturo ali vakuumom.
Ključne komponente sistema hladilnega telesa
* Hladilnik
Osnovna plošča: V neposrednem stiku z virom toplote, običajno iz aluminija ali bakra za visoko toplotno prevodnost.
Hladilnik z rebri: Poveča površino in izboljša učinkovitost pretoka zraka.
*Toplotni vmesnik (TIM)
Termična pasta, fazno-materiali, termične blazinice ali tekoča kovina izboljšajo stik in zmanjšajo toplotno odpornost.
* Hladilni medij
Zrak (zračno hlajen hladilnik)
Tekočina (voda ali olje v tekočih hladilnih sistemih)
Tekočine-za spreminjanje faz (uporabljajo se v toplotnih ceveh in parnih komorah)
* Pomožne naprave
Hladilniki in ventilatorji, črpalke in krmilni sistemi izboljšajo učinkovitost hlajenja v aktivnih oblikah.
Vrste hladilnih sistemov hladilnika
Pasivni hladilnik
Pasivni hladilniki nimajo gibljivih delov in so odvisni od naravne konvekcije in sevanja.
Primerni so za-elektroniko z nizko porabo energije in aplikacije za razsvetljavo LED, kot so ekstrudirani hladilni odvodi iz aluminija, ki se uporabljajo v svetilkah navzdol.
Aktivni toplotni odvod
Zračno{0}}hlajen hladilnik
Anzračno hlajen hladilnikuporablja ventilatorje za prisilni pretok zraka skozi rebra.
Ključni vidiki oblikovanja vključujejo: gostoto rebri in razmik (za uravnoteženje pretoka zraka in prenosa toplote), hrup ventilatorja in porabo energije, splošnomoč hladilnikasposobnost rokovanja
Tekočinsko{0}}hlajen hladilnik
Sistemi za hlajenje s tekočino uporabljajo hladne plošče za absorbiranje toplote neposredno iz vira. Krožeča tekočina učinkovito odvaja toploto, zaradi česar je ta rešitev idealna zatoplotno telo visoke močiinnapajalnik hladilnikaaplikacije.
Faza-Zamenjajte hladilno telo
Toplotne cevi in parne komore uporabljajo delovne tekočine-za spreminjanje faz za doseganje zelo učinkovitega prenosa toplote. Te rešitve so idealne, ko je prostor omejen in je treba toploto razširiti na večje hladilno območje.
Hibridni in napredni modeli toplotnih odvodov
Sodobne toplotne rešitve pogosto združujejo več tehnologij, vključno z:
Kombinacije toplotne cevi + reber
Mikro-kanalne hladne plošče
Integracija termoelektričnega hlajenja (TEC).
Vezan hladilnikintoplotno telo za spajkanjestrukture za izboljšano toplotno učinkovitost
Ti pristopi se pogosto uporabljajo, kooblikovanje toplotnih odvodovza zahtevne aplikacije.
Materiali za odvod toplote
Izbira materiala je odvisna od toplotne prevodnosti, izdelave in stroškov.

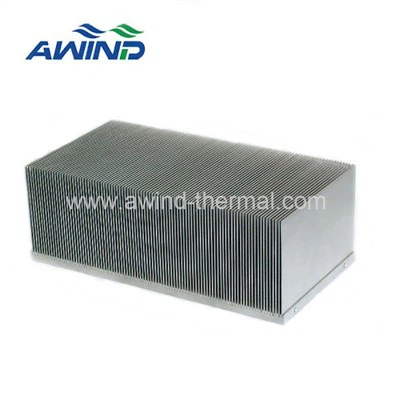

Aluminijasto hladilno telo
Lahek in stroškovno-učinkovit
Enostaven za obdelavo z uporabohladilno telo iz ekstruzije aluminijainhladilnik ekstrudiranMetode, široko uporabljene v močnostni elektroniki in LED hlajenju
Bakreno toplotno telo
Izjemno visoka toplotna prevodnost, Večja teža in cena, Uporablja se vpolni bakreni hladilnikozbakreno aluminijasto hladilno telohibridne zasnove za največjo zmogljivost
Postopki izdelave hladilnega telesa
Običajni postopki, ki se uporabljajo za izdelavo toplotnih odvodov, vključujejo:
Žigosanje
Varjenje s trenjem in mešanjem (FSW)
Vsak postopek ponuja različne prednosti glede na toplotne zahteve, omejitve velikosti in ciljne stroške.
Uporaba hladilnih sistemov hladilnika
Sistemi hladilnega telesa se pogosto uporabljajo v panogah, vključno z:
* Zabavna elektronika: CPU in GPU hlajenje
* Industrija in energija: IGBT moduli, fotovoltaični pretvorniki, rešitve toplotnega odvoda napajalnika, optični moduli
* LED osvetlitev: Upravljanje toplote- z LED z veliko močjo
* Letalstvo: Satelitski toplotni krmilni sistemi
* Avtomobilska elektronika: Krmilniki motorjev EV in toplotno upravljanje baterije
*Visoko{0}}zmogljivo računalništvo in medicinska oprema: Tekočinsko hlajenje strežnikov in natančne naprave
*Napajanje in pametno omrežje: Obnovljivi viri energije in inteligentni energetski sistemi
Oblikovanje hladilnega telesa po meri in toplotna simulacija
Če že imate koncept hlajenja ali tehnične zahteve,jih lahko delite zVETER.
Naša ekipa inženirjev zagotavlja strokovna priporočila na podlagi vašihhladilni sistem hladilnikapotrebe.
Če še nimate dokončanega dizajna, vam lahko pomagamo z:Oblikovanje sistema hladilnega telesa po meri, toplotna simulacija in optimizacija, rešitve za hladilno telo visoke-moči in napajanja.
