Uvod
Učinkovito upravljanje toplote je bistveno za sodobne elektronske naprave. Komponente, kot je nprprocesorji,napajalni moduli, industrijska elektronika in komunikacijska oprema med delovanjem proizvajajo znatne količine toplote. Če se ta toplota ne odvaja pravilno, lahko povzroči poslabšanje delovanja, zmanjšano zanesljivost in skrajša življenjsko dobo izdelka.
Toplotni odvodise pogosto uporabljajo za odvajanje toplote iz elektronskih komponent. Vendar tudi najbolj dobro{1}}zasnovan hladilnik ne more delovati učinkovito brez ustreznega stika z virom toplote. Tukaj jetermalna pasta, znan tudi kottermalna mast ali termalna zmes, postane kritičen.
Termalna pasta izboljša toplotni vmesnik med elektronskimi komponentami in hladilniki z zmanjšanjem mikroskopskih zračnih rež, ki omejujejo prenos toplote. V tem članku bomo razložili, kaj je termalna pasta, kako deluje in zakaj ima pomembno vlogo pri delovanju hladilnega telesa.
Kaj je termalna pasta
Termalna pasta je vrstamaterial toplotnega vmesnika (TIM)uporablja se za izboljšanje prenosa toplote med dvema kontaktnima površinama, običajno med-komponento, ki proizvaja toploto, in hladilnikom.
Čeprav so lahko kovinske površine, kot so procesorji in podstavki hladilnega telesa, videti gladke, dejansko vsebujejo mikroskopske površinske nepopolnosti. Ko dve površini stisnemo skupaj, med njima ostanejo ujeti drobni zračni žepki.
Zrak je slab prevodnik toplote, njegova toplotna prevodnost je približno0.024 W/m·K. Termalna pasta zapolni te mikroskopske vrzeli in nadomesti zrak z materialom, ki učinkoviteje prevaja toploto.
Večina termalnih past ima vrednosti toplotne prevodnosti od1 W/m·K do več kot 10 W/m·K, odvisno od formulacije in uporabljenih materialov.
Termalna pasta se lahko imenuje tudi:
Termična mast
Termična spojina
Zmes za odvod toplote
Material toplotnega vmesnika (TIM)
Načelo delovanja termalne paste
Glavna funkcija termalne paste je, dazmanjša toplotni upor med dvema kontaktnima površinama.
V tipičnem elektronskem hladilnem sistemu potuje toplota po naslednji poti:
Čip → Termalna pasta → Hladilnik → Zrak
Brez termalne paste pot prenosa toplote pogosto vsebuje mikroskopske zračne reže:
Čip → Zračna reža → Hladilnik
Ker ima zrak izredno nizko toplotno prevodnost, te reže ustvarjajo toplotni upor in bistveno zmanjšajo učinkovitost prenosa toplote.
Z zapolnitvijo teh vrzeli termalna pasta ustvari bolj neprekinjeno toplotno pot, ki omogoča učinkovitejši pretok toplote od elektronske komponente do hladilnega telesa.
Zakaj je toplotna pasta pomembna za hladilnike
Toplotni odvodi so zasnovani za odvajanje toplote s prevodnostjo in konvekcijo. Vendar pa je njihova učinkovitost močno odvisna od kakovosti stika med virom toplote in osnovo hladilnega telesa.
Tudi natančno obdelane kovinske površine niso popolnoma ravne. Ko so te površine sestavljene skupaj, med njimi ostanejo mikroskopske praznine.
Termalna pasta zapolni te praznine in izboljša toplotni vmesnik med obema površinama. Rezultat tega je več prednosti:
* Zmanjšana toplotna odpornost
* Izboljšana učinkovitost prenosa toplote
* Nižje delovne temperature
* Stabilnejša toplotna zmogljivost
Pri visokozmogljivih-elektronskih napravah je uporaba termalne paste med komponento in hladilnikom pogosto bistvena za doseganje zanesljivega hlajenja.
Dejanske uporabe termalne paste s toplotnimi odvodi
Termična pasta se pogosto uporablja v elektronskih hladilnih sistemih, kjer je potreben učinkovit prenos toplote med komponentami in hladilnimi odvodi. Naslednji primeri ponazarjajo, kako se termalna pasta uporablja v resničnih oblikah hladilnega telesa.
Aplikacija za hlajenje procesorja
V visoko-zmogljivih računalniških sistemih je učinkovito hlajenje bistveno za ohranjanje stabilne zmogljivosti procesorja.
Uporablja se ena pogosta toplotna rešitevaluminijplavuti na zadrgov kombinaciji z aparna komoraosnova. Parna komora hitro širi toploto po dnu, medtem ko rebra z zadrgo zagotavljajo veliko površino za izboljšanje hlajenja zraka.
V tem dizajnu,termalna pasta se nanese na ravno površino parne komoreda zagotovite ustrezen toplotni stik med CPE in hladilnikom. Z zapolnitvijo mikroskopskih zračnih rež med obema površinama termalna pasta bistveno izboljša učinkovitost prenosa toplote.

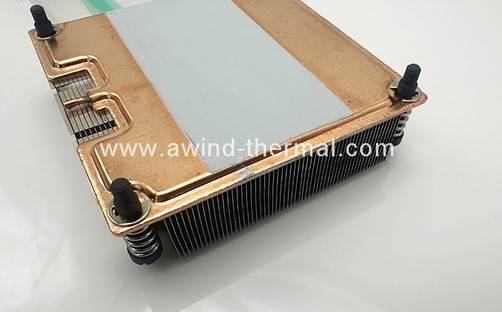

(Primer hladilnega odvoda procesorja, pri katerem je med procesorjem in dnom parne komore nanesena termalna pasta za izboljšanje toplotnega stika)
Hlajenje opreme s toplotnim odvodom z zadrgo
Termalna pasta se pogosto uporablja tudi v hladilnih sistemih za elektronsko opremo in industrijske naprave.
V tem primeru je hladilno telo sestavljeno izaluminijasta rebra za zadrgo, spajkana na aluminijasto osnovno ploščo. Ta struktura zagotavlja učinkovito odvajanje toplote s kombiniranjem širjenja toplote skozi osnovno ploščo s povečano površino reber zadrge.
Za izboljšanje toplotnega vmesnika med-komponento, ki proizvaja toploto, in hladilnikom,termalna pasta se nanese neposredno na površino aluminijaste osnovne plošče. To pomaga zmanjšati toplotni upor in izboljša prenos toplote od naprave do hladilnega telesa.

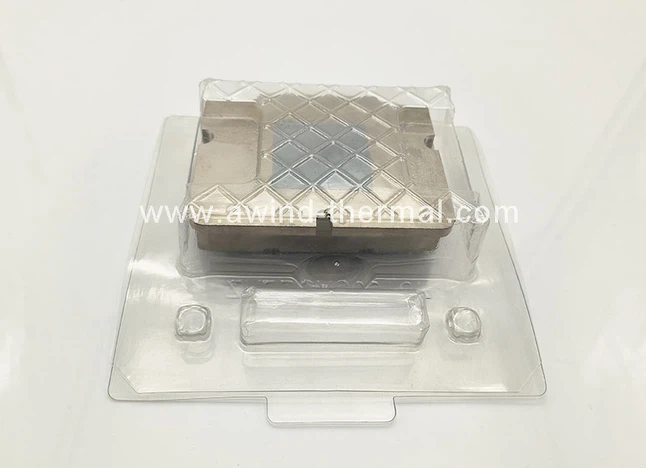

Za zaščito toplotnega vmesnika med transportom in namestitvijo, ana naneseno termalno pasto se lahko namesti zaščitni pokrov. Ta pokrov preprečuje, da bi se termalna pasta po nesreči dotaknila, kontaminirala ali premaknila pred montažo.

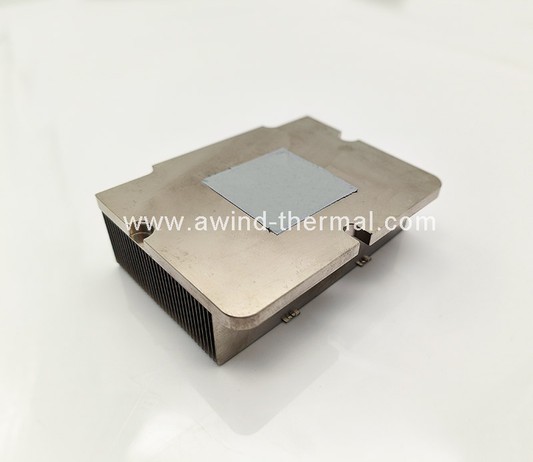

(Hladilno telo z zadrgo iz aluminija s toplotno pasto, naneseno na osnovno ploščo za izboljšanje toplotnega stika pri hlajenju elektronske opreme)
Termalna pasta proti termalni blazinici
Termična pasta ni edini material za termični vmesnik, ki se uporablja v elektroniki. Druga pogosta rešitev jetermalna podloga.
| Termalna pasta | Termalna podloga |
|---|---|
| Večja toplotna prevodnost | Enostavnejša namestitev |
| Zahteva ročno nanašanje | Pred-izrezano in očiščeno |
| Najboljše za CPE in GPE | Pogosto se uporablja v masovni proizvodnji |
| Učinkovito zapolni mikroskopske zračne reže | Primerno za neravne površine |
Termalna pasta je običajno prednostna v aplikacijah, kjernajvečja toplotna zmogljivostse zahteva.
Kako nanesti termalno pasto na hladilno telo
Pravilen nanos termalne paste je pomemben za doseganje optimalne učinkovitosti hlajenja.
Pred namestitvijo hladilnega telesa na sredino vira toplote nanesite majhno količino termalne paste. Ko je hladilno telo nameščeno, se pasta pod pritiskom razširi po kontaktni površini.
Pogosti načini nanašanja vključujejo:
* Metoda pik
* Črtna metoda
* Križna metoda
Cilj je ustvariti atanek, enakomeren slojki zapolnjuje mikroskopske vrzeli brez ustvarjanja debele pregrade med površinami.
Koliko termalne paste morate uporabiti
Pomembna je uporaba pravilne količine termalne paste.
Uporaba preveč paste lahko poveča debelino toplotne plasti, kar lahko zmanjša učinkovitost prenosa toplote. Če uporabite premalo paste, lahko med površinami ostanejo zračne reže.
V večini aplikacij,majhna količina-v velikosti grahazadostuje za običajne površine-velikosti procesorja.
Pravilna količina se lahko razlikuje glede na velikost vira toplote in podnožja hladilnika.
Ali hladilniki delujejo brez termalne paste
Hladilno telo lahko tehnično deluje brez termalne paste, vendar bo učinkovitost hlajenja običajno zmanjšana.
Brez termalne paste med virom toplote in hladilnikom ostanejo mikroskopske zračne reže. Te vrzeli povečajo toplotno odpornost in zmanjšajo učinkovitost prenosa toplote.
Pri večini sodobnih elektronskih naprav, zlasti visoko{0}}napajalnih sistemih, je uporaba termalne paste močno priporočljiva za doseganje optimalne učinkovitosti hlajenja.
Zaključek
Termalna pasta igra ključno vlogo v sodobnih elektronskih hladilnih sistemih. Z zapolnjevanjem mikroskopskih zračnih rež med komponentami in hladilniki zmanjša toplotni upor in izboljša učinkovitost prenosa toplote.
Ne glede na to, ali se uporablja v hladilnih sistemih procesorjev ali industrijski elektronski opremi, termalna pasta pomaga zagotoviti, da hladilniki delujejo učinkovito in vzdržujejo stabilne delovne temperature.
