Razumevanje PCBA in njegovih hladilnih rešitev
Awind Hardware Limited
Kaj je PCBA?
PCBA pomeniSklop tiskanega vezja. Nanaša se na celotno vezje po tem, ko so vse elektronske komponente-kot so upori, kondenzatorji, IC-ji in konektorji-prispajkane na golo tiskano vezje.
PCBA je "možgani" skoraj vsake sodobne elektronske naprave, od pametnih telefonov in LED razsvetljave do industrijskih krmilnikov, medicinske opreme in avtomobilskih sistemov.
Zakaj je hlajenje pomembno pri PCBA?
Ker PCBA skrbi za pretvorbo energije, obdelavo signalov in izračun podatkov, neizogibno ustvarja toploto. Če te toplote ne upravljamo pravilno, lahko povzroči:
1. Zmanjšana zmogljivost– Elektronske komponente se lahko upočasnijo pri visokih temperaturah.
2. Krajša življenjska doba– Toplota pospešuje staranje materiala in utrujenost spajkalnega spoja.
3. Napaka sistema– Pregrevanje lahko povzroči zaustavitve ali celo trajno škodo.
Zato je učinkovito upravljanje toplote-bodisi z zračnim ali tekočinskim hlajenjem-ključni del zasnove PCBA.
Skupne tehnologije hladilnega telesa za PCBA
Ekstrudirano hladilno telo
Postopek:Ekstruzija aluminija tvori-enodelno hladilno telo z rebri.
Lastnosti:Nizka cena, hitra proizvodnja, prilagodljiva višina plavuti, primerna za množično proizvodnjo.
Aplikacije:Srednje{0}} in nizko{1}}moč PCBA, kot so napajalni moduli in nadzorne plošče.
Aluminijasto podnožje + vgrajeno vtisnjeno toplotno telo
Postopek:Kombinira aluminijaste toplotne strukture s PCB ali aluminijasto podlago, pogosto z uporabo-litja pod pritiskom ali obdelavo ojačitvenih reber.
Lastnosti:Kompaktna struktura, idealna za-prostorsko omejene modele.
Aplikacije:Gonilne plošče LED, PCBA za razsvetljavo, ojačevalni moduli.

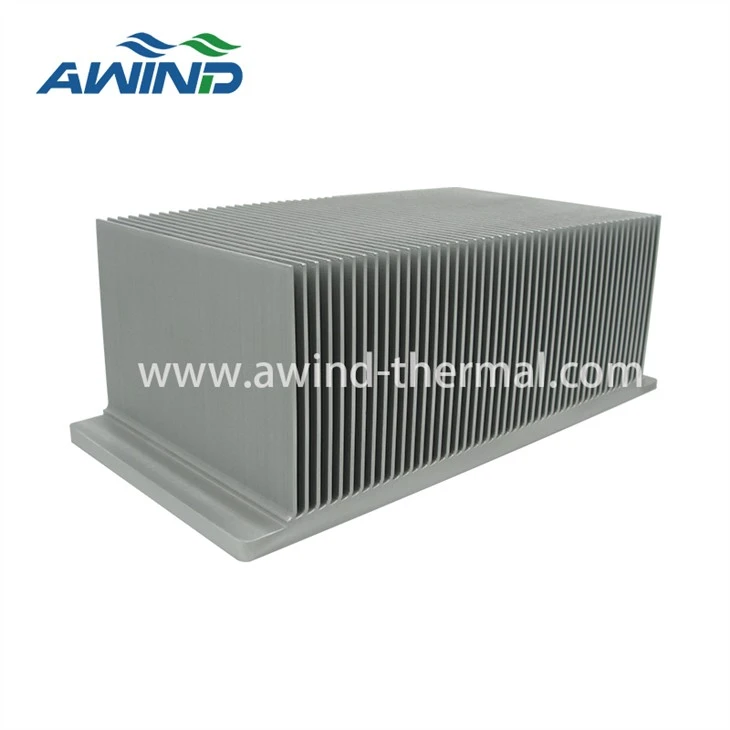

Skived Fin Heat Sink
Postopek:Orodje z rezilom "lušči" tanka rebra visoke-gostote neposredno iz aluminijastega ali bakrenega bloka, brez spajkalnih spojev med rebri.
Lastnosti:Visoka učinkovitost hlajenja, nizka toplotna odpornost.
Aplikacije:Napajalni moduli, inverterji za industrijsko ali medicinsko opremo.
Hladilnik s pomočjo toplotne cevi
Postopek:Toplotne cevi hitro prenašajo toploto od vira toplote do območja plavuti.
Lastnosti:Primerno za koncentrirane vire toplote, kjer ni mogoče namestiti velikih hladilnih odvodov.
Aplikacije:Strežniki visoke-gostote, kartice GPE, vgrajene industrijske plošče.
Rešitve vodnega hlajenja za PCBA
Cevi-vgrajena hladilna plošča
Postopek:Cevi iz bakra ali nerjavečega-jekla (v-obliki U ali kačaste) so vdelane v aluminijasto ploščo.
prednosti:Enostavna zgradba, nizka cena, primerna za velike{0}}površinske toplotne vire ali več čipov.
Slabosti:Omejeno kontaktno območje, manj idealno za natančno točkovno hlajenje.
Aplikacije:Visok{0}}pogonski moduli, PCBA napajalniki.
Frikcijsko mešano varjena (FSW) hladna plošča
Postopek:Dve aluminijasti plošči sta zvarjeni skupaj z varjenjem s trenjem in mešanjem, da tvorita notranje kanale.
prednosti:Visoka strukturna trdnost, odlično tesnjenje, okolju-prijazno.
Slabosti:Omejena prilagodljivost oblikovanja, omejena na določene materiale.
Aplikacije:Inverterji, železniški sistemi, strežniki, telekomunikacijske bazne postaje.
Vakuumsko spajkana hladna plošča
Postopek:CNC obdelava ustvari kanale za hladilno tekočino, ki so zatesnjeni s pokrivno ploščo in spajkani v vakuumski peči.
prednosti:Prilagodljiva zasnova vodnega kanala, gladek videz, visoka natančnost, razširljiva proizvodnja.
Slabosti:Višji stroški, manjša strukturna trdnost v primerjavi s FSW.
Aplikacije:Močnostna elektronika, industrijska avtomatizacija, električna vozila, shranjevanje energije, letalstvo.
Zaključek
PCBA hlajenje ni-rešitev,-ki ustreza-vsem.
Zazmerne toplotne obremenitve, so zračno{0}}hlajeni hladilniki, kot so ekstrudirana ali zaluščena rebra, stroškovno-učinkoviti in zanesljivi.
Zaaplikacije z veliko-močjo in visoko{1}}gostoto, tekočinsko{0}}hlajene hladne plošče nudijo vrhunsko zmogljivost.
Izbira pravega načina hlajenja je odvisna od dejavnikov, kot so gostota moči, prostorske omejitve, stroški in življenjski cikel izdelka.
S pravilnim upravljanjem toplote lahko PCBA deluje učinkovito, traja dlje in ohranja optimalno delovanje-tudi v zahtevnih pogojih.
